一、产品概述

中低压母线在发生短路故障时产生的电弧光对设备及人员造成极大的伤害，有的可能引发连锁事故。但是，按我国现行的继电保护设计标准，中低压母线系统一般不配置专用的快速母线保护，而是依赖上一级元件（变压器）的后备过流保护来切除母线短路故障，导致了故障切除时间延长，加大了设备的损伤程度，该问题已经引起了业内专业人士的高度重视。

KCFB-306智能电弧光保护装置专门根据中低压母线系统的保护特点设计而成，能有效的防止和降低电弧光的危害，该装置采用弧光检测和过流检测双判据原理，动作快、可靠性高，对一次设备无特殊要求，可适用于电力、石化、冶金等行业。KCFB-306突破常规保护中的选择性、灵敏性、级差配合等问题，使用简单、保护范围广，同时对一次设备无特殊要求，经济实用性强。

KCFB-306电弧母线保护装置的动作时间为5-7ms，远快于传统的母线保护，对开关柜内的短路故障切除时间可以控制在100ms以内。因此，本保护系统可以将故障损失降低，为快速处理事故，恢复供电创造条件。

二、产品特点

采用高性能的32位高速DSP单片机数字信号处理控制器作为主控单元。

采用弧光和故障电流双判据原理，动作可靠，速度快，5-7ms动作时间，大大降低开关柜在事故中损坏程度。

持续的系统自检，当弧光传感器出现断线等故障时，能发出告警信号。

故障点定位，控制部分可显示弧光发生点的位置，方便快速处理故障、恢复供电。

采用全交流数字采样，采样、整定无可调整元件，彻底消除了硬件电路零漂的影响。

采用软件数字滤波，高速浮点数运箅，极大提高测量精度。通道误差小于±1%。

装置具有完善的自检功能；级Watchdog及电源监视功能，保证装置可靠运行。

显示模块人机界面友好，所有界面与菜单都用中文显示，方便操作：所有被测量和参数均能通过显示模块实时显示。

采用RS485通讯口，支持国际流行的MODBUS通信协议，实现信息的上传和下发。

所有关键数据（系统参数等）在失电情况下可保存十年以上。

完善的事故记录及自检功能，友好的人机界面。

零序通道可以用合成的，也可外接零序CT。

装置采用全密封嵌入式结构，软、硬件冗余设计，完善的软、硬件自检，抗干扰性能强。

继电器输出定义灵活，可根据用户要求提供多种保护动作逻辑。

KCFB-306电弧光保护系统由主控单元、弧光扩展单元、电流单元、弧光传感器组成。

三、装置组成

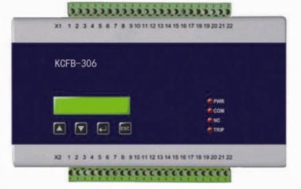

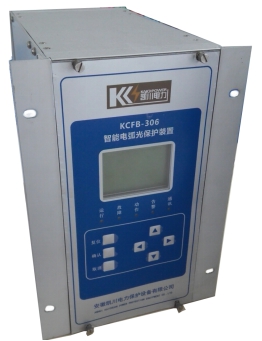

1.主控单元（KCFB-306A）

主控单元用于管理、控制整套电弧光保护系统。它检测故障电流和弧光信号，并对收到的两种信号进行处理、判断，在满足跳闸条件时，发出跳闸指令以切除故障。主控单元具有灵活的参数配置功能。主控单元可同时满足两段母线的保护，各弧光输入单元和电流信号可根据用户设置拉入母线Ⅰ或母线Ⅱ。

10路弧光输入（可扩展至10+10路弧光输入，可选）。

2路三相电流采集及零序电流采集（每路输入IA、IB、IC、IO，额定电流5A或1A可选）。

采用电流突变量送气和稳态过流判据。

5路开关量输入（输入电压直流110V或220V，可选）。

8路大容量继电器输出（可编程输出）。

断路器失灵保护。

动作送气为电流和弧光同时发生或仅有弧光发生。电流信号为主控单元采集模拟信号或者外部接入电流模块的开入信号。

1路RS485网络通讯（光电隔离）

1路CAN网络通讯（光电隔离）

5-7ms动作时间（包括继电器输出）

持续的系统自检，当弧光传感器出现断线等故障时，能发出告警信号。

2.弧光扩展单元（KCFB-306E）

弧光主控单元最大可输入20路弧光信号，当检测点数超过20路时，可采用弧光扩展单元。

16路弧光输入。

2路RS485网络通讯（光电隔离）。

1路CAN网络通讯（光电隔离）。

持续的系统自检，当弧光传感器出现断线等故障时，能发出告警信号。

3.电流单元（KCFB-306I）

电流单元作为弧光保护系统判断是否短路的一个辅助单元。当主控单元电流通道数不够或者采用外部电流模块判断是否有过流时，可选择电流单元的开关量输出作为判断是否有过流的依据。另外，电流单元可以与弧光保护系统（KCFB-306A）组成弧光和电流双判据原理的保护系统。

1路三相电流采集及零序电流采集（输入IA、IB、1C、10，额定电流5A或1A可选）。

2路大容量继电器输出。

1路RS4S5网络通讯（光电隔离）。

1路CAN网络通讯（光电隔离）。

采用电流突变量判据和稳态过流判据。

4.弧光传感器（S12）

弧光传感器是探测弧光的光感应元件。不发生电弧光故障时，光强度大幅度增加，弧光传感器将光信号转换成电信号传送给主控单元或者弧光扩展单元。弧光传感器接线无极性。S12弧光传感器安装在开关柜内相关部位，监视那些脆弱而又重要部件。如开关柜主母排连接处，开关柜下部CT和PT部件，电缆连接头等。在传感器的前方，其灵敏度几乎不改变。而在传感器背面，灵敏度会有所下降。

四、电气环境

安装KCFB-306产品时必须保证装置的可靠接地，保护端子（FG）作为装置的保护地，必须使用导电性能良好的导线连接到大地，以使噪音抑制和瞬间保护电路的功能正常发挥，保证测量的精度：避免过度靠近变压器、重载电动机等设备，以防产生电磁干扰。

注意！

弧光传感器不能暴露在太阳光直射或其它的强光下。不能把弧光传感器安装在光源下！

五、使用环境

在下列环境下KCFB-306产品可以正常长时间工作：

相对湿度：<95%

工作温度：-5℃~+45℃

大气压力：86~106kpa

超过规定环境要求，仪表的工作寿命可能会受到影响。
