一、概述

KCSVG系列静止无功发生器是以IGBT为核心及基于有源滤波技术，由本公司通过自主创新，独立研发的新一代SVG型动态无功补偿装置，国际，上又称之为STATCOM ( StaticCompensator)。它克服了传统无功补偿装置(FC电容器补偿、SVC )响应速度慢、无功单向有级调节、易与系统发生谐振等一系列缺点，可实现快速无功跟踪与动态补偿，同时对系统谐波进行有效抑制。

二、装置构成

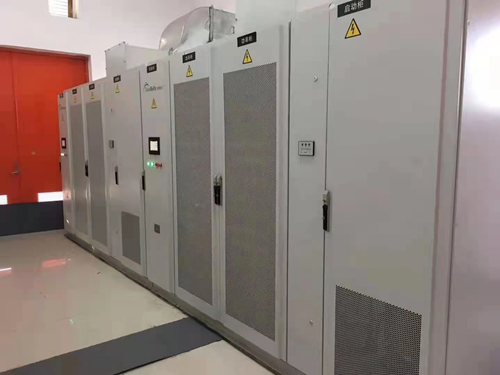

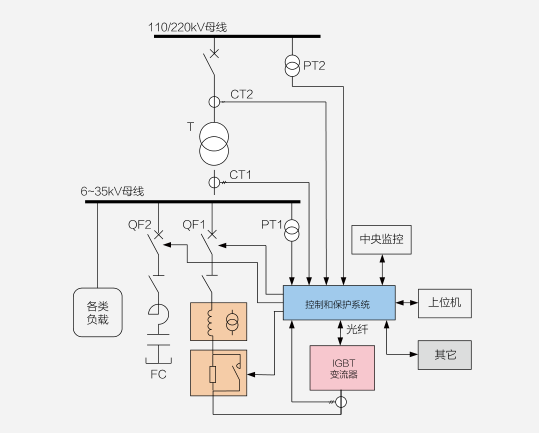

装置主要由开关、启动装置、变流电抗器(变流变压器)、IGBT变流器、滤波回路及控制系统等部分组成，其主要配置及构成示意图如下所示。

三、工作原理

KCSVG以电压源型IGBT变流器为核心，经变流电抗器或变流变压器并联在电网上，通过调节变流器交流侧输出电压的幅值和相位，迅速吸收或者发出所需要的无功功率，实现快速动态调节无功的目的。
